Analýza únikov tepla

V prípade záujmu nás kontaktujte e-mailom na: info.shd@kvant.sk

Bytovka

Bytovka #1

Bytovka #2

Bytovka #3

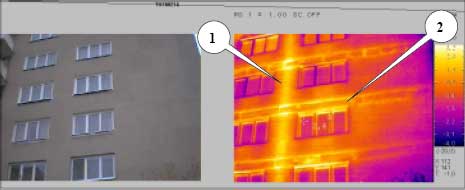

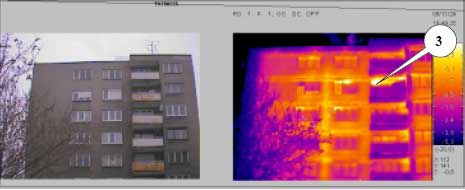

  1. Rozvod kúrenia nie je dostatočne zaizolovaný
  2. Nosná konštrukcia vytvára tepelné mosty
  3. Otvorené vetracie okno

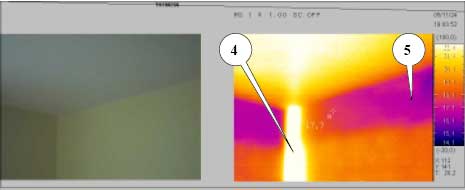

  4. Rozvod kúrenia v stene - pohľad z interiéru
  5. Tepelný most - pohľad z interiéru

Rodinný dom #1

Rodinný dom #1

Rodinný dom #2

Rodinný dom #3

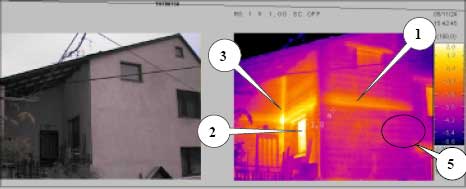

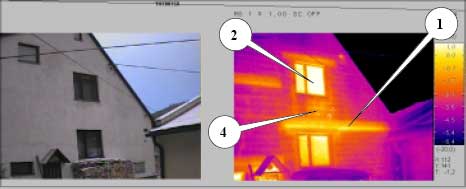

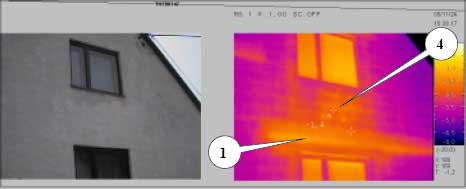

  1. Tepelné mosty vytvorené nosnou konštrukciou
  2. Tepelné úniky žiarením cez okno
  3. Tepelný únik dilatačnou škárou
  4. Hrúbka steny v tomto mieste je menšia, za stenou je umiestnený radiátor.
  5. Cez omietku presvitá malta, ktorá má vyššiu tepelnú vodivosť ako ostatné murivo

Rodinný dom #2

Rodinný dom #4

Rodinný dom #5

Rodinný dom #6

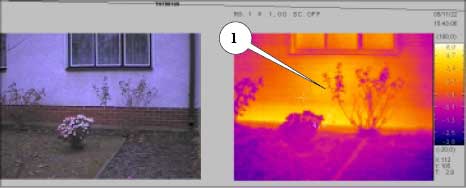

  1. Nezateplená stena. Za stenou je umiestnený radiátor

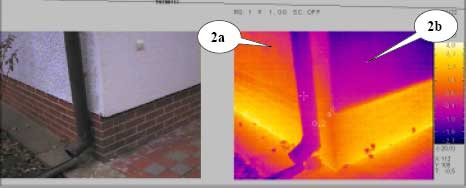

  2. Porovnanie zateplenej a nezateplenej steny. a) nezateplená stena, b)zateplená stena

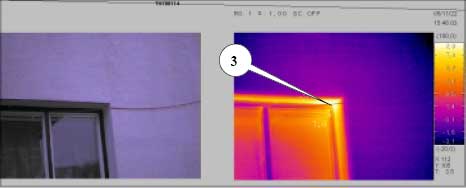

  3. Tepelný únik cez okno.

Interiér

Interiér #1

Interiér #2

Interiér #3

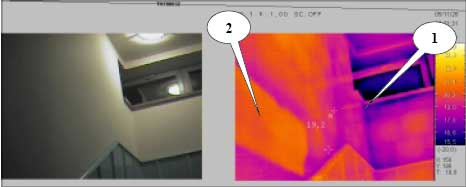

  1. Únik tepla murivom
  2. Dodatočné zateplenie steny

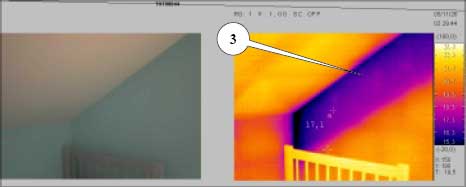

  3. Tepelný most - nosná konštrukcia za sádrokartónom

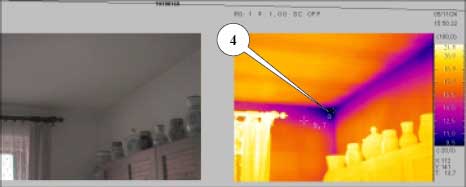

  4. Tepelný most. Teplota v rohu je 9,7°C. Pri teplote vzduchu 20°C a relatívnej vlhkosti nad 50% tu bude kondenzovať vodná para.

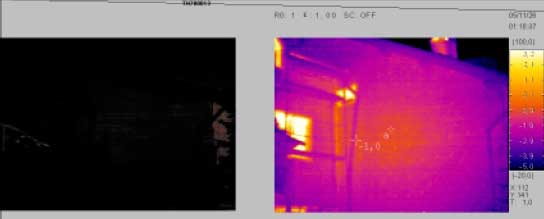

Posúdenie kvality zateplenia rodinného domu

Rodinný dom - zateplenie

Rodinný dom - zateplenie

Rodinný dom - zateplenie

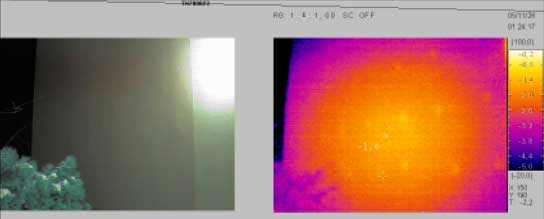

Steny sú homogénne, bez „presvitania“ nosnej konštrukcie a tepelných mostov. Pod omietkou je možné identifikovať hmoždiny upevňujúce zateplovací materiál.
